DN1400
球形固定式全焊接球阀
产品分类：
关键词：
安全阀
概述
本系列全焊接球阀广泛应用于供热管线、城市燃气、市政建设及其他工业管线，其主要功能是切断或接通管道中的流体通道，它的启闭件围绕着阀体的垂直中心线作回转90°的运动，顺时针方向关闭，逆时针方向开启。
结构特点
1、阀体采用两个半球形锻件焊接而成，单焊缝焊接形式，焊缝处于阀体的中间部位，焊缝远离密封元件。
2、阀体结构紧凑，刚度更大，确保阀门在受到轴向压力、拉力、径向弯矩时，依然启闭灵活，无卡阻现象，且阀门密封良好。
3、阀座内嵌聚四氟乙烯等适用于不同压力等级的软材料聚合物密封环和氟橡胶三角圈，与金属硬密封形成三道密封，阀门密封更加安全可靠。
4、弹性密封阀座，实现动态补偿，解决了因热膨胀造成的过大摩擦力矩的问题。
5、阀座具有自清洁功能。
6、球体表面化学镀镍磷，热处理后硬度达HRC＞60，了球体的抗咬性能和密封性。
技术参数
设计制造：GB/T12237、GB/T37827、GB/T12224
检验与试验：GB/T13927、GB/T26480、ISO 5208
压力等级：1.6Mpa~4.0Mpa；
通径范围：DN500~1400mm；
适用介质：水、气、油等；
适用温度：-29℃~200℃。
产品特性
• 流阻系数小
球阀在公称流量下的压损是所有阀类中小的，相当于同等长度的管道的流阻系数，几乎为零;我公司的缩径球阀经过流体分析及理论计算，流道设计大限度的提高阀门的流通能力，减小缩径部分产生的流阻。
• 双向密封
球阀不受流体介质方向影响，阀门的任何一端均可作为上游端，固定球阀可同时切断来自上、下游的流体介质。
• 密封性能好
双阀座双向密封，阀座密封为VITONB+适用于不同压力级的非金属聚合物+硬密封组成，保证球阀在不同压差下均可达到气泡级密封(既零泄露)，密封安全可靠。
• 使用寿命长
非金属材料的密封面具有良好的润滑性，与球体的摩擦磨损小，结构为多级密封，加上弹簧预紧力的作用，使密封安全可靠，从而提高了球阀的使用寿命。
产品安装
1、与阀门连接的管道要清扫干净，避免铁屑、泥沙、焊渣和其他杂物损坏阀门密封面。

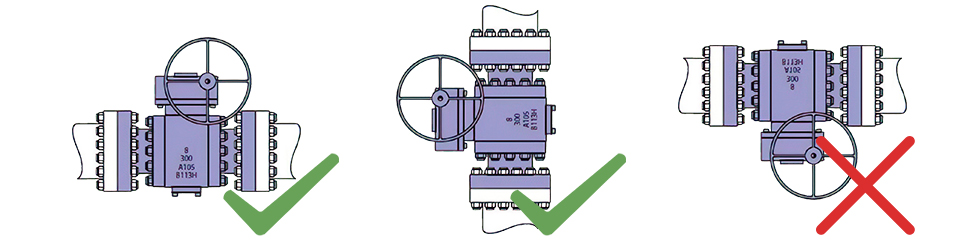

2、本系列球阀可以安装在任何位置，阀门的任何一端均可作为上游端，阀门水平安装及垂直安装均可，但禁止阀门倒装，防止阀杆腐蚀;
3、安装时阀门应保持在全开位置（出厂时已调整到位），否则可能会导致阀门的损坏;警示:请勿将阀门放置于半开半关状态。
4、阀门中心与配管中心及管线—致后，方可进行焊接安装:
5、焊接连接应按照焊接工艺评定合格的焊接工艺施工，安装焊接时要防止焊渣、焊豆进入阀门内腔，损伤密封面。安装时阀门应处于全开位置，否则可能会导致阀门的损坏。警示:对焊连接端球阀，请切勿在阀门关位时安装。如果阀门必须保持在关位，请将暴露在外的球体表面涂上油脂，这样可保护球体不会被飞溅的焊渣损坏。
6、在预热、焊接、热应力释放时，距离焊缝75mm以外的阀体上任何点处的温度均不能超过200℃,请用测温仪检验温度。
7、阀门安装过程中应保证阀门体腔内的清洁，防止杂物进入体腔;
8、焊接端阀门安装焊接后要进行目视检查或非破坏检查，以确认无裂纹、焊瘤、咬边等有害缺陷，应按要求进行焊缝的无损探伤:
9、有驱动装置的阀门，电气、气路、液压管路应按说明书接线图或管路图进行连接，接通之前确认线路的正确性;阀门出厂时开、关位置已调整到位，不必重新调整。
10、埋地管线阀门的执行机构不能浸泡在水或泥浆中，以免执行机构遭到损坏;
提示:当阀门不可避免的长时间浸泡在水或泥浆中，请客户方提前告知制造厂家，以便制造厂家提前拿出应对措施。
11、大口径焊接球阀安装时，阀门的重量不能全部作用于管道上，应设立固定墩或支架做支撑。
12、有外部保温要求的阀门应在通入介质前完成保护层的施工。
设计参数
设计制造:GB/T12237、GB/T37827、GB/T12224、ASME B16.34
检验试验:GB/T13927、JB/T9092、I5O 5208
防火试验:GB/T26479、APl 6FA、API607
压力等级:1.6Mpa~4.0Mpa;
通径范围:DN15~1400mm;
适用介质:水、气、油等;
适用温度:-29℃~200℃。
主要零部件材料明细
零件名称 | 标准材料 | 不锈钢材料 | 低温材料 |
阀体 | A105 | 304 | LF2 |
阀盖 | A105 | 304 | LF2 |
球 体 | F304 | F304 | F304 |
阀座 | A105+ENP | 304 | LF2+ENP |
阀座密封环 | RPTFE | RPTFE | RPTFE |
阀杆 | 20CR13 | 304SS | 20CR13 |
填料函 | A105 | 304 | LF2 |
弹簧 | INCONEL X-750 | INCONEL X-750 | INCONEL X-750 |
枢轴 | 20CR13 | 304SS | 20CR13 |
上下径 | A105 | 304 | A105 |
滑动轴承 | 304+MOS2+PTFE | 304+MOS2+PTFE | 304+MOS2+PTFE |
O型圈 | 氟橡胶 | 氟橡胶 | 氟橡胶 |
防静电装置 | 304SS | 304SS | 304SS |
故障及排除方法
故障 | 故障原因 | 排除方法 |
操作卡阻 | 1、驱动装置损伤 2、填料涵安装倾斜 3、阀座区阻塞 4、阀杆弯曲咬死 | 1、对驱动装置进行保养及维修 2、松开填料涵螺钉，重新校正安装填料涵 3、转动手轮，小幅度开关几次 4、校正或更换阀杆(请与本公司联系) |
阀座泄漏 | 1、阀门未完全关闭 2、驱动装置限位器设置 不正确 3、密封面因擦伤而损坏 | 1、操作阀门至全关位置 2、适当调节驱动装置的限位器 3、请与本公司联系进行维修 |
阀杆泄漏 | 1、阀杆密封损坏 2、阀杆受损 | 1、更换阀杆填料 2、修理或更换阀杆(请与本公司联系) |
