DN500
双向金属硬密封蝶阀
产品分类：
关键词：
安全阀
概述
本系列全焊接球阀广泛应用于供热管线、城市燃气、市政建设及其他工业管线，其主要功能是切断或接通管道中的流体通道，它的启闭件围绕着阀体的垂直中心线作回转90°的运动，顺时针方向关闭，逆时针方向开启。
结构特点
1、阀体采用两个半球形锻件焊接而成，单焊缝焊接形式，焊缝处于阀体的中间部位，焊缝远离密封元件。
2、阀体结构紧凑，刚度更大，确保阀门在受到轴向压力、拉力、径向弯矩时，依然启闭灵活，无卡阻现象，且阀门密封良好。
3、阀座内嵌聚四氟乙烯等适用于不同压力等级的软材料聚合物密封环和氟橡胶三角圈，与金属硬密封形成三道密封，阀门密封更加安全可靠。
4、弹性密封阀座，实现动态补偿，解决了因热膨胀造成的过大摩擦力矩的问题。
5、阀座具有自清洁功能。
6、球体表面化学镀镍磷，热处理后硬度达HRC＞60，了球体的抗咬性能和密封性。
技术参数
设计制造：GB/T12237、GB/T37827、GB/T12224
检验与试验：GB/T13927、GB/T26480、ISO 5208
压力等级：1.6Mpa~4.0Mpa；
通径范围：DN500~1400mm；
适用介质：水、气、油等；
适用温度：-29℃~200℃。

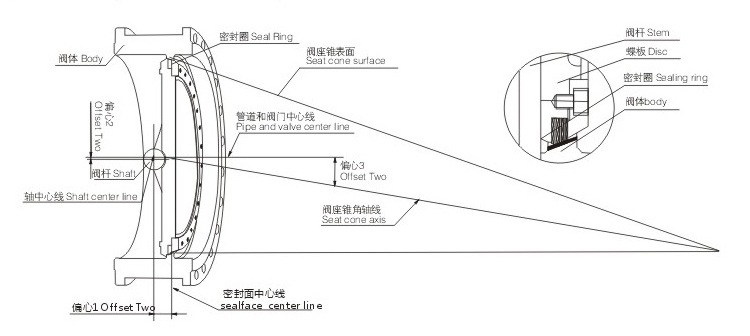

三偏心几何图
1.个偏心轴偏离密封面中心线
2.第二个偏心轴偏管路及阀门中心线
3.第三个其独特的偏心阀座斜锥角与管路中心的夹角,这样,使得阀座与密封圈在门整个开关过程中完全脱离。这种结构既利用了凸轮效应,又完全消除了磨擦,去除了磨损和泄漏的可能。
主要技术参数
| 公称通径 | DN(mm) | 50~1600 | 50~500 | |||
| 公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
| 密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
| 世漏率 | <0.1×DNmm/s(符合 GB/T13927-92标准) | |||||
| 适用温度 | 碳钢:-29℃~350℃ 不锈钢:-40℃~600℃ | |||||
| 适用介质 | 尘气、空气、水、蒸气,煤气、油品以及酸、碱、盐带有腐蚀性介质等。 | |||||
| 驱动形式 | 蜗轮蜗杆传动、气传动、电传动。 | |||||
主要零件的材质
零件名称 | 材料 |
阀体 | 焊接钢、铸钢、不锈钢、合金钢 |
碟板 | 焊接钢、铸钢、合金钢、不锈钢 |
体、板、密封圈 | 不锈钢与耐高温石棉板组合成多层次 |
阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
轴承 | 铝青铜、奥氏体不锈钢、304氮化 |
填料 | 柔性石墨 |
